浄化槽ブロアの故障の原因とは？

浄化槽ブロアが故障する原因の１つに、ブロア本体の中にあるダイヤフラムが破れてしまい、
これによりオートストップ機構(安全装置)が作動をし、ブロアが停止してしまうことがよくあります。

破れたダイヤフラムの交換は、さほど難しい作業ではありませんのでチャレンジしてみるのも一考かと思います。

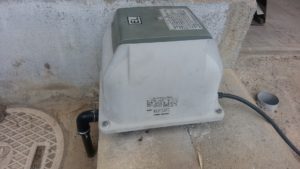

（この記事では大晃機械工業㈱製の浄化槽ブロアEL-100を例に挙げてダイヤフラムの交換手順を説明しています。）

【Amazonで見る】本体ごと買い替える場合は、各種浄化槽ブロア

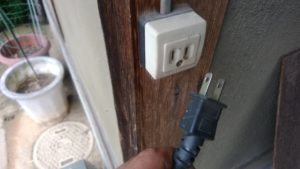

※ブロアを分解しダイヤフラムの破損を確認する際には
必ずコンセントを抜いてから行いましょう！

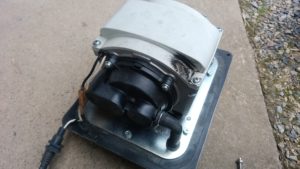

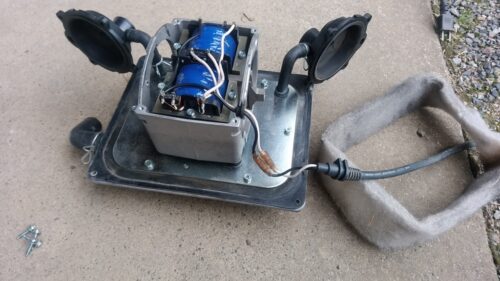

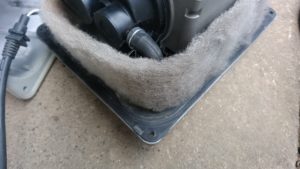

フィルターカバーや外カバー等を外せばダイヤフラムを確認することが出来ます。

ダイヤフラムとは？

浄化槽ブロアにおいてはゴム製の空気調整弁のことを指します。

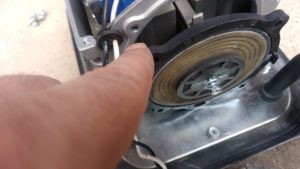

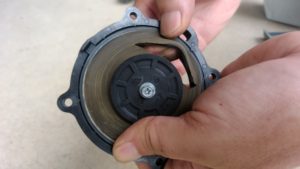

下の写真が大晃機械工業㈱製の浄化槽ブロアEL-100に使用されているダイヤフラムです。
この様に破れているとダイヤフラムの交換が必要となります。

交換に当たり、まずは御自身が所有するブロアの型式に合ったダイヤフラムを準備してください。

準備が整ったら作業開始です。

【Amazonで見る】安永 AP-60F 浄化槽ブロワー

ダイヤフラムの交換手順（組み立て）

※ブロアの分解手順は割愛します。

step
1マグネット固定治具

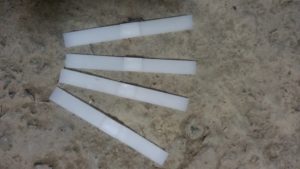

マグネット固定治具（ダイヤフラムに同梱）を利用してマグネットセットが真ん中に来る様にセッティングしてください。

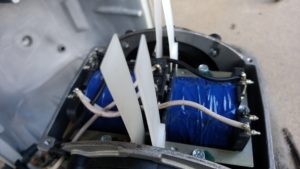

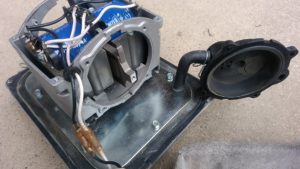

下の写真の様にソレイドコアとマグネットの間にマグネット固定治具４枚を差し込み、
マグネットセットが真ん中に来る様にします。
詳しくは購入されたダイヤフラムに同梱されている説明書に載っていると思いますのでそちらをご参照ください。
（さほど難しくは無いです。）

step
２ダイヤフラム取付け

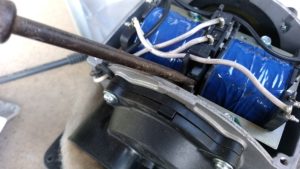

次に、写真中央のマグネットセットにダイヤフラムを取付け、ネジを締めます。

step
３バルブボックス取付け

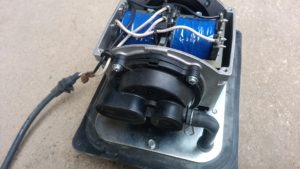

次にバルブボックスを取付け、４隅をネジ留めします。
吐出口に接続管を差し込みホースバンドでシッカリと固定してください。
たったこれだけです。慣れれば非常に簡単にダイヤフラムの交換が出来ます。

step
４オートストップ機構のリセット

そして最後に、オートストップ機構をリセットします。この作業を行う時もまだコンセントは抜いたままです！
コンセントを入れて行うと非常に危険ですので必ずコンセントは抜いたままで行ってください！

この大晃機械工業㈱製の浄化槽ブロアEL-100の場合は、上部にスライド式のオートストップ機構があります。
ダイヤフラムが破れた場合にもこのオートストップ機構が働きブロアが停止します。
異常を感知し止まった場合は、オートストップ機構のスライダーが左右のどちらかに寄っていますのでドライバー等で中央に戻してやります。
（個別機種によりリセット方法は違うかも知れません。）カチッと音がすればリセット完了となります。
